   MetraSCAN 工業級光學三坐標三維掃描儀介紹
    無臂手持式 MetraSCAN 3D 光學 CMM 掃描系統目前是市場上最精確的掃描和檢測解決方案，無論是在實驗室
或現場環境中使用，均可達到高精度測量的目的，這一切源于Creaform革命性的TRUaccuracyTM技術。再結合
HandyPROBE幾何特征檢測的功能，形成了一套完備而且功能強大的解決方案，極大地提高了大型部件測量或逆向
設計過程的可靠性、速度。
    MetraSCAN 工業級光學三坐標三維掃描儀工作原理
     MetraSCAN工業級光學三坐標三維掃描儀系統主要由C-Track、MetraSCAN、HandyPROBE三部分組成。
其中C-Track雙相機傳感器是該系統的核心部件，測量過程中C-Track以每秒30Hz的速度采集圖像，得到每幅圖像中
MetraSCAN或HandyPROBE上反射靶的二維位置，再利用三角測距法計算多幅圖像中每個反射靶的坐標值，得到
MetraSCAN設備上每個反射靶在C-Track工作空間內的三維坐標值，再經過Vxelements軟件的計算將被測物體自由
形面數據或幾何數據實時呈現在操作者眼前。

MetraSCAN三維掃描檢測系統優勢介紹
便攜、掃描快速、無需拼接、直接獲取三角面片、點云不分層且有序、維護方便。
    具體如下：
•   手持式任意掃描，非常便攜；
•   具有自動對齊功能，對齊時不再需要人工操作，從根源上極大地減少了錯誤的發生；
•   自然環境即可用，無須暗室或者恒溫室；
•   TRUaccuracy™ 技術確保高度精確的測量，無需考慮測量環境（不穩定、震動、熱變化等）；
•   2個CCD及1個十字激光發射器，掃描更清晰和準確；

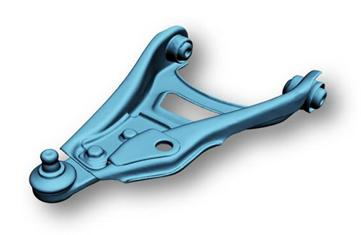

•   掃描數據無分層、自動生成STL三角面片，無須人工拼接；
•  十字交叉激光束、每條激光線寬210mm、掃描速度更快效率更高；
•   可在空間范圍較小的內部、外部掃描，無局限，；
•   可多臺掃描儀同時工作掃描，數據都在同一坐標系下；
•   非常容易操作，且掃描效率非常高；
•   對有裝配關系的不同零部件，能夠分開掃描，且能夠保證數據的裝配關系；
•   被測件無需噴粉、無需貼點，可掃描任何顏色，包括黑色產品，及鍍鉻產品；
•   測量無死角，工件在掃描過程中移動不影響，抗震動；

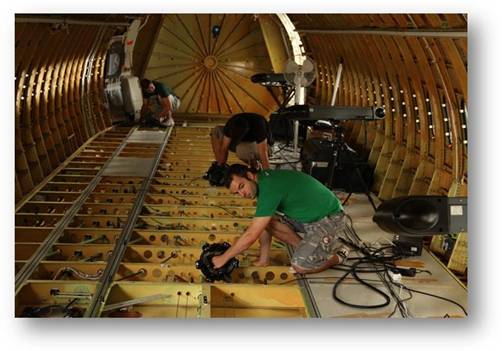

•   測量方便快捷，可在室內、室外做掃描工作；
•   設備自帶校準棒，光學儀器，無機械損傷，無需每年做機械校準；
•   有中國計量科學研究院的認證證書，產品質量有保證；

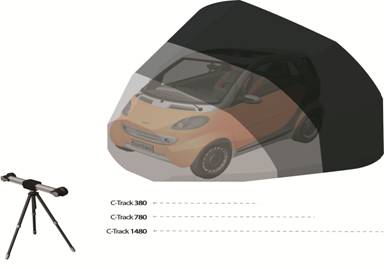

測量范圍– 側視圖

Metrascan 3D隨附VXelements軟件，此一體化的三維數據采集軟件為掃描和測量提供了強大的支持。
軟件集合了所有必要的元素與工具于一個統一的，界面友好且直觀的工作環境中。
VXscan致力于三維掃描數據的采集及優化，功能優異，簡單易操作，界面友好，適用于不同層次經驗的使用者。

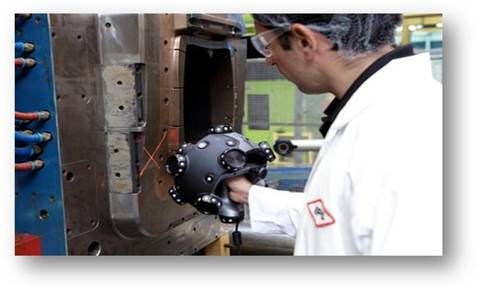

MetraSCAN 3D

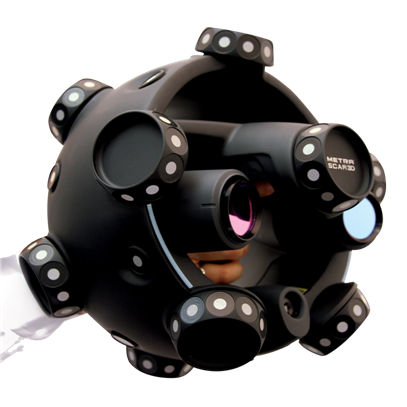

MetraSCAN 3D 掃描儀
